โครงสร้างของ PLC

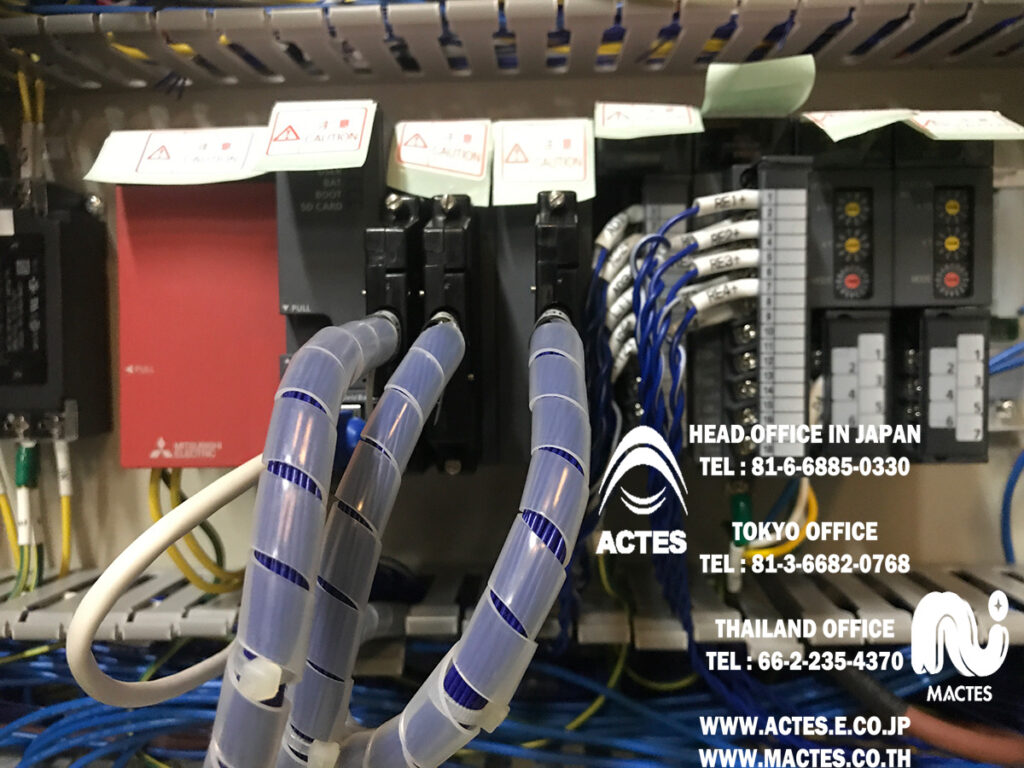

โครงสร้างฮาร์ดแวร์ของ PLC
PLC ประกอบด้วย หน่วยประมวลผลกลาง (CPU) ซึ่งทำหน้าที่เป็นสมองของระบบ พร้อมด้วยหน่วยความจำ และส่วนประกอบสำคัญดังต่อไปนี้:
CPU (หน่วยประมวลผลกลาง)
ทำหน้าที่ประมวลผลและดำเนินการตามโปรแกรมที่บันทึกอยู่ในหน่วยความจำ
ดำเนินการทั้งหมดด้วยความเร็วสูงและประมวลผลข้อมูลเป็นเลขฐานสอง
ส่วนรับ/ส่งข้อมูล(I/O Section)
ทำหน้าที่รับและส่งสัญญาณระหว่าง PLC และอุปกรณ์ภายนอก เช่น เซนเซอร์ สวิตช์ และมอเตอร์
หน่วยจ่ายไฟ (Power Supply)
ให้พลังงานที่เสถียรแก่ส่วนประกอบทั้งหมดของ PLC
อุปกรณ์ต่อพ่วง (Peripheral Devices)
เช่น โมดูลการสื่อสาร และโปรแกรมเมอร์ที่ใช้เขียนและส่งโปรแกรมไปยัง PLC
วันนี้เราได้ศึกษาโครงสร้างฮาร์ดแวร์โดยรวมของ PLC
ครั้งต่อไปเราจะศึกษารายละเอียดของแต่ละส่วนให้ลึกขึ้นทีละขั้นตอน

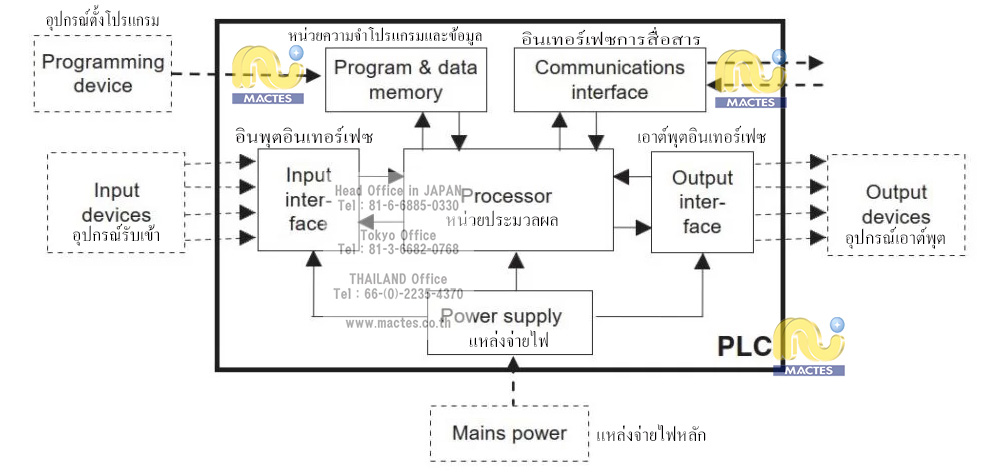

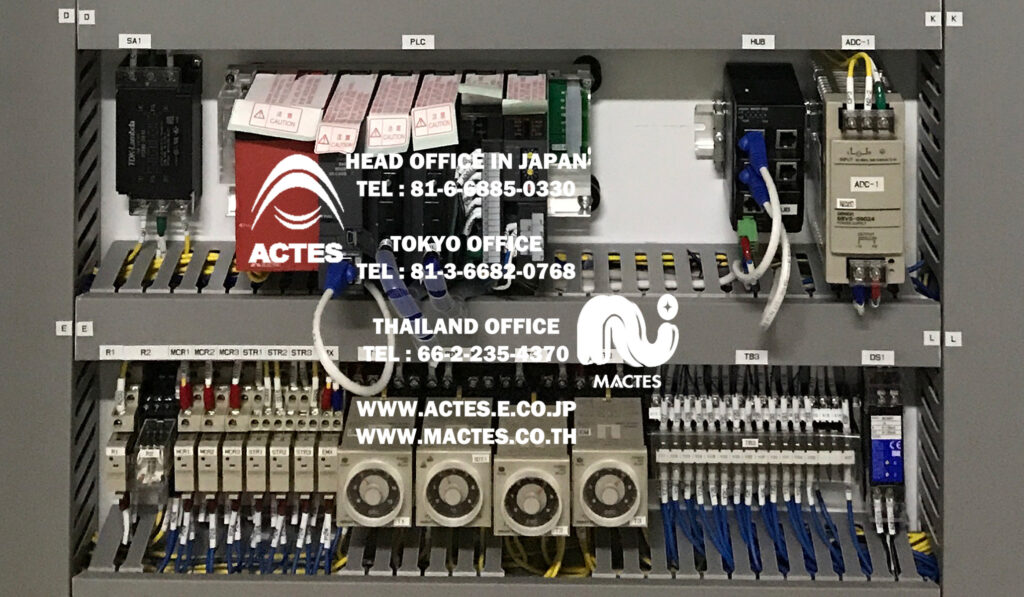

PLC Hardware Structure
The PLC is composed of a central processing unit (CPU), which acts as the brain, a memory, an input/output section that connects external devices and signals, a power supply to provide power to all components, and peripheral devices to write programs into the PLC’s memory.
PLC CPU Processing Unit:
This is the brain of the PLC, which interprets the program stored in the memory and executes its processing. This process is repeated at a very high speed, and all information is processed in binary.
PLC CPU Memory:
The IC memory includes ROM (Read Only Memory) and RAM (Random Access Memory).
ROM is read-only and cannot be altered. It stores fixed information and retains its content even when the power is turned off (non-volatile memory).
RAM allows data to be written and read as needed but loses its stored information when the power is turned off (volatile memory). However, RAM can be partially backed up with a battery to make it a non-volatile area.
Today, we explored the overall hardware structure of the PLC.
In the next session, we will delve deeper into each component step by step.
