ตู้ MDB (Main Distribution Board) คืออะไร?
ตู้ MDB (Main Distribution Board) หรือ ตู้เมนสวิตช์ไฟฟ้า เป็นศูนย์กลางในการจ่ายไฟฟ้าให้กับอาคารหรือโรงงานอุตสาหกรรม โดยทำหน้าที่รับไฟฟ้าจากแหล่งจ่ายหลัก เช่น หม้อแปลงไฟฟ้า (Transformer) หรือการไฟฟ้า แล้วกระจายไปยังส่วนต่างๆ ของอาคารผ่านตู้ย่อย (Sub Distribution Board – SDB)
โครงสร้างของตู้ MDB
1.โครงตู้ (Enclosure)
- ทำจากเหล็กหรือโลหะที่แข็งแรง ทนทาน
- มีฉนวนป้องกันไฟฟ้ารั่วและการลัดวงจร
- อาจมีการออกแบบให้กันฝุ่นและกันน้ำ (ตามมาตรฐาน IP Rating)

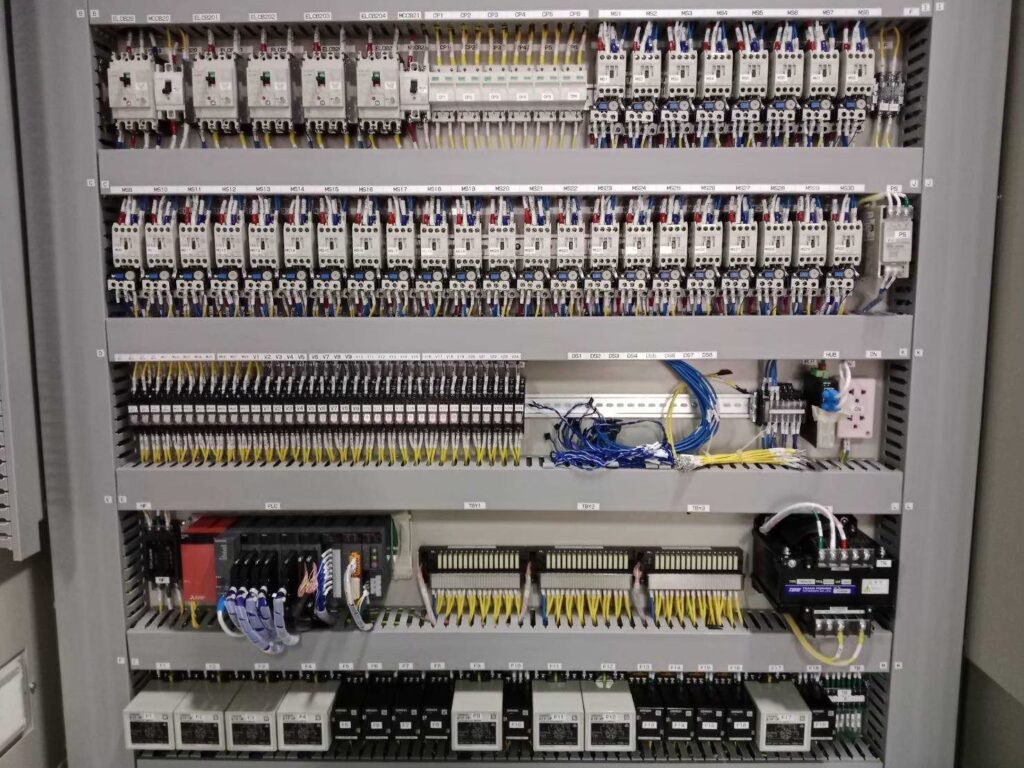

2.อุปกรณ์ภายในตู้ MDB
- เซอร์กิตเบรกเกอร์หลัก (Main Circuit Breaker – MCB/MCCB/ACB)
→ ตัดไฟหลักเมื่อมีโหลดเกินหรือลัดวงจร
- บัสบาร์ (Busbar)
→ ตัวนำกระแสไฟฟ้าทำจากทองแดงหรืออะลูมิเนียม เพื่อกระจายไฟไปยังวงจรย่อย
- เซอร์กิตเบรกเกอร์ย่อย (Sub Circuit Breakers)
→ ควบคุมการจ่ายไฟไปยังแต่ละโซนหรือเครื่องจักร
- มิเตอร์วัดพลังงานไฟฟ้า (Energy Meter/KWh Meter)
→ ตรวจสอบปริมาณการใช้พลังงาน
- อุปกรณ์ป้องกันไฟฟ้าเกิน (Overload Protection, Surge Protector, SPD)
→ ป้องกันความเสียหายจากไฟกระชากและโหลดเกิน
- หม้อแปลงกระแสไฟฟ้า (Current Transformer – CT)
→ ใช้ตรวจวัดกระแสไฟฟ้าเพื่อส่งไปยังมิเตอร์หรือระบบควบคุม
หน้าที่ของตู้ MDB
✅ รับไฟฟ้าจากแหล่งจ่ายหลัก และจ่ายไปยังวงจรย่อย
✅ ป้องกันไฟฟ้าลัดวงจรและโหลดเกิน ด้วยเซอร์กิตเบรกเกอร์
✅ กระจายไฟฟ้าอย่างเป็นระบบ ไปยังอุปกรณ์และเครื่องใช้ไฟฟ้า
✅ ช่วยตรวจสอบปริมาณการใช้ไฟฟ้า เพื่อลดค่าใช้จ่ายและบริหารพลังงาน
ประเภทของตู้ MDB
- MDB สำหรับอาคารพาณิชย์ – ใช้ในอาคารสำนักงาน ห้างสรรพสินค้า
- MDB สำหรับโรงงานอุตสาหกรรม – รองรับโหลดไฟฟ้าสูง เครื่องจักรใหญ่
- MDB สำหรับระบบพลังงานหมุนเวียน – ใช้ในโซลาร์เซลล์และพลังงานทดแทน
What is an MDB (Main Distribution Board)?
An MDB (Main Distribution Board) is the central electrical panel that distributes power throughout a building or industrial facility. It receives electricity from the main power source, such as a transformer or the utility company, and then distributes it to various sub-distribution boards (SDBs) and electrical circuits.
Structure of an MDB
1.Enclosure
- Made of durable steel or metal
- Insulated to prevent electrical leakage and short circuits
- May have dustproof and waterproof protection (depending on IP rating)
2.Components Inside an MDB
- Main Circuit Breaker (MCB/MCCB/ACB)
→ Protects the entire system from overload and short circuits
- Busbar
→ A copper or aluminum conductor that distributes electrical power to sub-circuits
- Sub Circuit Breakers
→ Control power distribution to different zones or machines
- Energy Meter (KWh Meter)
→ Measures power consumption
- Overload and Surge Protection Devices (SPD)
→ Protects against power surges and electrical overloads
- Current Transformer (CT)
→ Measures current flow for monitoring and control
Functions of an MDB
✅ Receives electricity from the main power source and distributes it to sub-circuits
✅ Protects against short circuits and overloads using circuit breakers
✅ Ensures systematic power distribution to electrical devices and machinery
✅ Monitors energy consumption to optimize power usage and reduce costs
Types of MDBs
- Commercial MDBs – Used in office buildings, shopping malls, and commercial spaces
- Industrial MDBs – Designed for factories and high-power machinery
- Renewable Energy MDBs – Used in solar power and alternative energy systems
